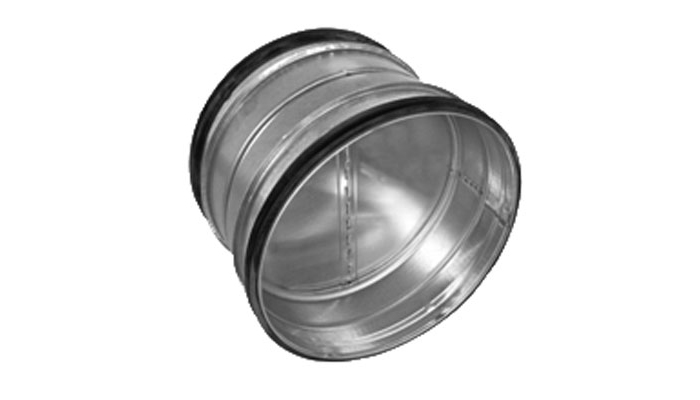

RSKURückschlagklappe

Selbsttätige Rückschlagklappe zur Verhinderung von Rückströmungen.

Vorzugsweise einzusetzen unmittelbar hinter Fortluftdurchlässen zur Verhinderung von Kaltlufteintritt bei abgeschaltetem Lüfter und/oder thermischem Auftrieb.

Gehäuse aus sendzimierverzinktem Stahlblech mit luftdicht eingesetzter Klappenblattachse.

Klappenblätter aus dünnem Aluminium mit Zuhalte-Feder aus Edelstahl.

Das Klappenblatt öffnet über die Länge l hinaus.

Klappenblattanschlag als Dichtung aus geschlossenzelligem Polyäthylen-Schaum ausgeführt.

Einbau in horizontalem Rohrstrang mit lotrechter Achse.

Einbau in Steigstrang nur für aufsteigende Luftrichtung.

Die Klappen öffnen bereits allmählich ab geringsten Drücken, so dass, wie im Diagramm angegeben, an der 5 Pa-Achse bei allen Nennweiten eine Öffnung bzw. der angegebene Volumenstrom vorliegt.
